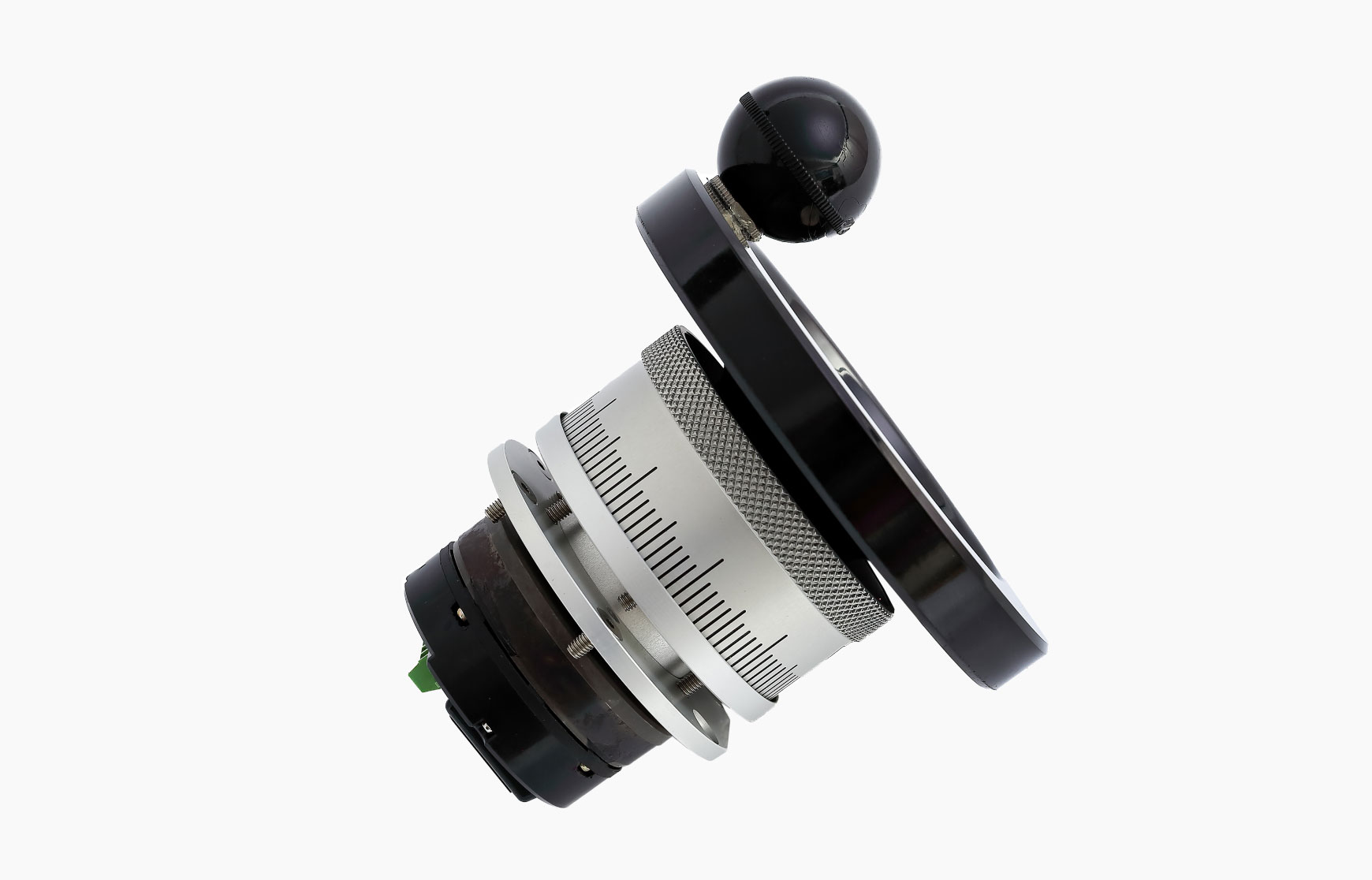

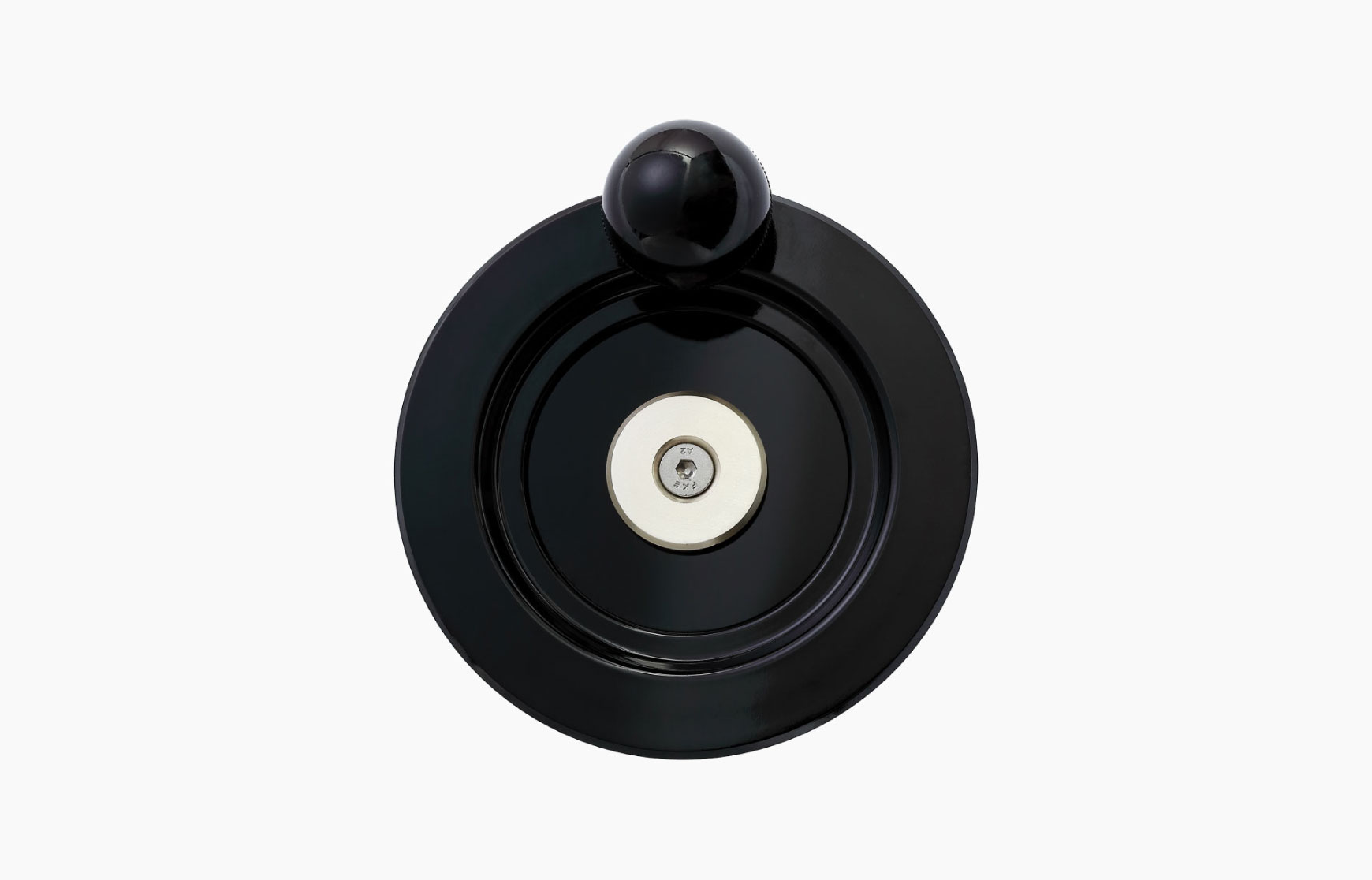

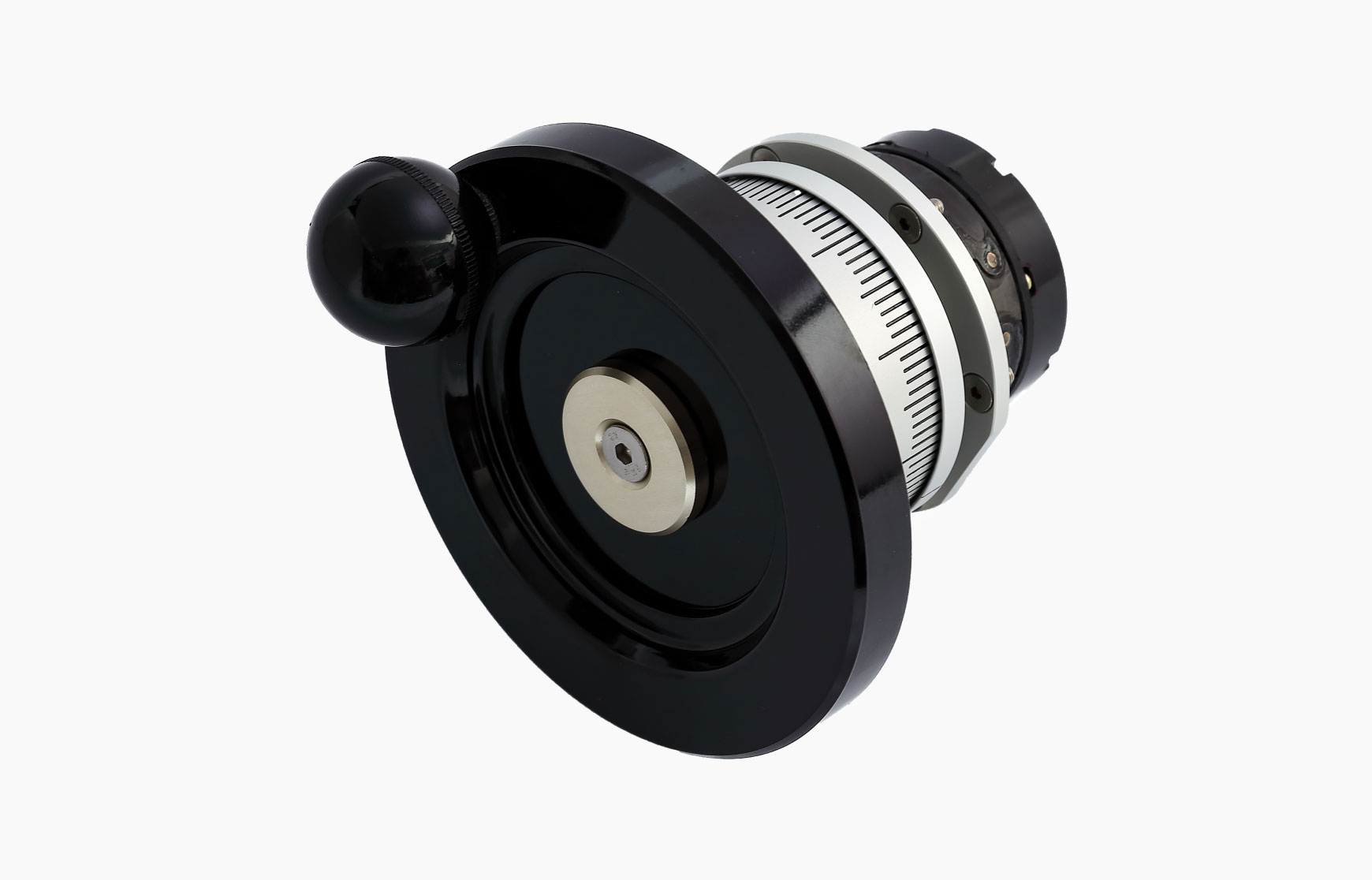

外观

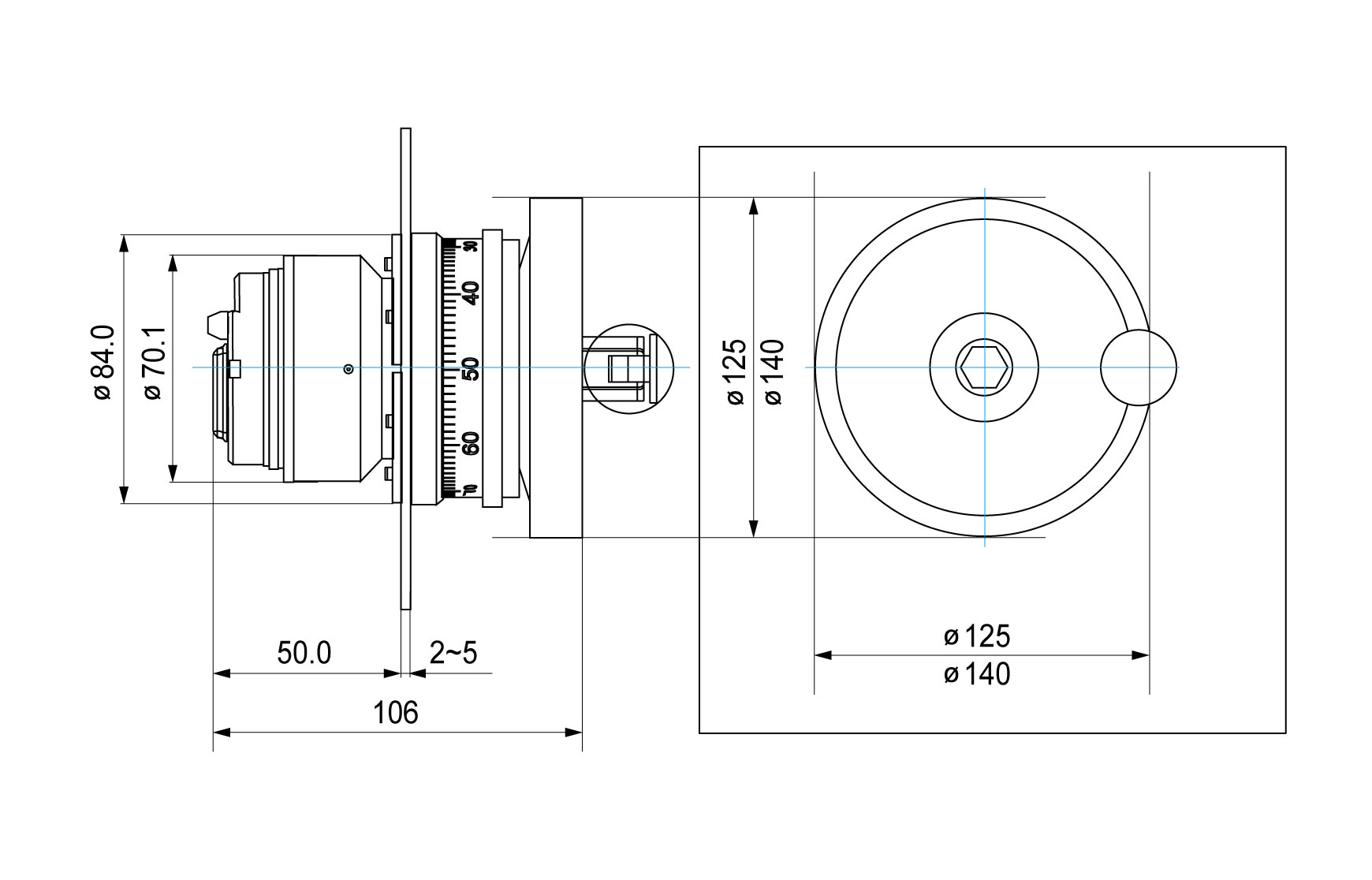

2/4系列大型电子手轮有两款，刻度盘外径尺寸分别为125mm及140mm，整体厚度(含把手、MPG本体)尺寸106mm。面板开孔尺寸62mm，采用六点式M4螺母固定，产品在安装及维护上都极为容易，可节约成本。适用于数控机床如车床、铣床、磨床、立式加工中心、卧式加工中心、龙门加工中心或产业机械等设备，特殊机型可来电洽询。
客制化
MPG手轮核心PPR可选择100脉冲/100转、25脉冲/100转；多种MPG信号回路型式如差动式、电阻式(330Ω、2.2kΩ)、开回路式(又称开路集电极、集电极开路)；输入电压DC5V、DC12V、DC24V供选择；输出电压5V、开路集电极(电流输出型)，可承受最高大于Vcc-0.5V(差动式3.5V以上)，及最低小于0.1V；应用多种控制器系统，如日系三菱(MITSUBISHI)、发那科(FANUC)，欧系西门子(SIEMENS)、发格(FAGOR)，国产宝元(LNC)，新代(SYNTEC)等；本系列主要用于机台设备上，如有其他用途请来电洽询。
125/140mm MPG电子式手轮
精度高、耐冲击、寿命长：MPG手动脉波产生器
产品性能
MPG 2/4系列手动脉冲发生器，两种材质外壳材料，握把及表面旋盘是黑色塑胶，刻度盘本体是金属材质，两者耐冲击效果一样良好。大型化设计让侧面数字清晰易读，不会磨耗或掉色，移动方便、使用上切换容易。本系列电子手轮(又称手动脉波产生器)，可抗静电±10KV、DC5V至24V全电压输入、正逆向电流输入防护等电路保护机制。因此，线路误接不怕烧坏，在使用及维护上都极为容易，也可节约成本。
MPG脉波信号产生器精准的参数设定、输出响应快速，瞬间转速600RPM不漏讯号等特性，有效提升应用的价值，使用寿命可达300万转次以上，适合多种工业环境，广泛使用于许多数控机台、产业机械等。
MPG 技术参数
MPG 信号回路
MPG 2/4系列手动脉冲发生器，两种材质外壳材料，握把及表面旋盘是黑色塑胶，刻度盘本体是金属材质，两者耐冲击效果一样良好。大型化设计让侧面数字清晰易读，不会磨耗或掉色，移动方便、使用上切换容易。本系列电子手轮(又称手动脉波产生器)，可抗静电±10KV、DC5V至24V全电压输入、正逆向电流输入防护等电路保护机制。因此，线路误接不怕烧坏，在使用及维护上都极为容易，也可节约成本。
MPG脉波信号产生器精准的参数设定、输出响应快速，瞬间转速600RPM不漏讯号等特性，有效提升应用的价值，使用寿命可达300万转次以上，适合多种工业环境，广泛使用于许多数控机台、产业机械等。
MPG 技术参数
| 输入电压 | 电压输出 | 最大频率回应 | 最大输出电流 | 上升/下降时间 | 工作温度 | 储存温度 |
|
DC5V | DC24V |
高:≧Vcc-0.5V (差动式3.5V以上) 低:≦0.1V |
5KHz | 20mA MAX | 1µs以下 |
-10℃ | 60℃ |
-20℃ | 70℃ |
| 最大功率电流 | 启动转矩 | 轴荷重 | 最大高转速 | 回转寿命 | 重量 | 保护机制 |
| 80mA MAX |
1.6 | 6.0x10-2N,m |
轴向:9.8N 径向:16.6N |
瞬间:600RPM 连续:200RPM |
300万转次以上 (300RPM测试) |
50g以下 (不含转盘) |
耐静电±10KV IP65/CE |
MPG 信号回路
差动式
电阻式
开回路式(开路集电极)
标准规格
提供样品测试服务，MPQ，正常使用下保固一年。
| 项次 | 型号 | 使用对象 | 规格 |
| 1 | 1D5 | 西门子 SIEMENS | 100PPR / in 5-24V / out 5 V / 差动式输出 |
| 2 | 1R5 | 发那科 FANUC | 100PPR / in 5-24V / out 5 V / 电阻式输出(330Ω) |
| 3 | 2R5 | 三菱 MITSUBISHI | 25PPR / in 5-24V / out 5 V / 电阻式输出(2.2KΩ) |
| 4 | 141 | 产业型 | 100PPR / in 5-24V / out 5-24V / O.C.输出 |
| 5 | 1R1 | 产业型 | 100PPR / in 5-24V / out 5-24V / O.C.2.2KΩ输出 |
| 6 | 241 | 产业型 | 25PPR / in 5-24V / out 5-24V / O.C.输出 |
| 7 | 2D5 | 产业型 | 25PPR / in 5V / out 5 V / 差动式输出 |
| 8 | 161 | 产业型(特殊品) | 100PPR / in 5-24V / out 5-24V / 差动式输出 |
提供样品测试服务，MPQ，正常使用下保固一年。
产品特性
- 刻度盘外径：125mm、140mm
- 黑色握把及表面为塑胶材料，侧身刻度盘部分是金属材质，刻度清晰不掉色。
- 正面IP65等级防尘、防水、防油，符合CE规范。
- 触感极佳，良好的操作感，快速输出响应且不漏讯号。
- 光学式编码器，非接触式检知，输出信号精度高又可靠。
- 电路保护机制如全电压输入，正逆向电源极性保护，抗静电干扰。
- 使用寿命300万转次以上。
- 简易固定式，DIY安装及更换轻松。
- 多种输出介面型式，可依各厂牌控制器(日系、欧系、国产)订制
- 适用范围：大型数控设备如车床、铣床、磨床、钻床、龙门机、产业机械等
