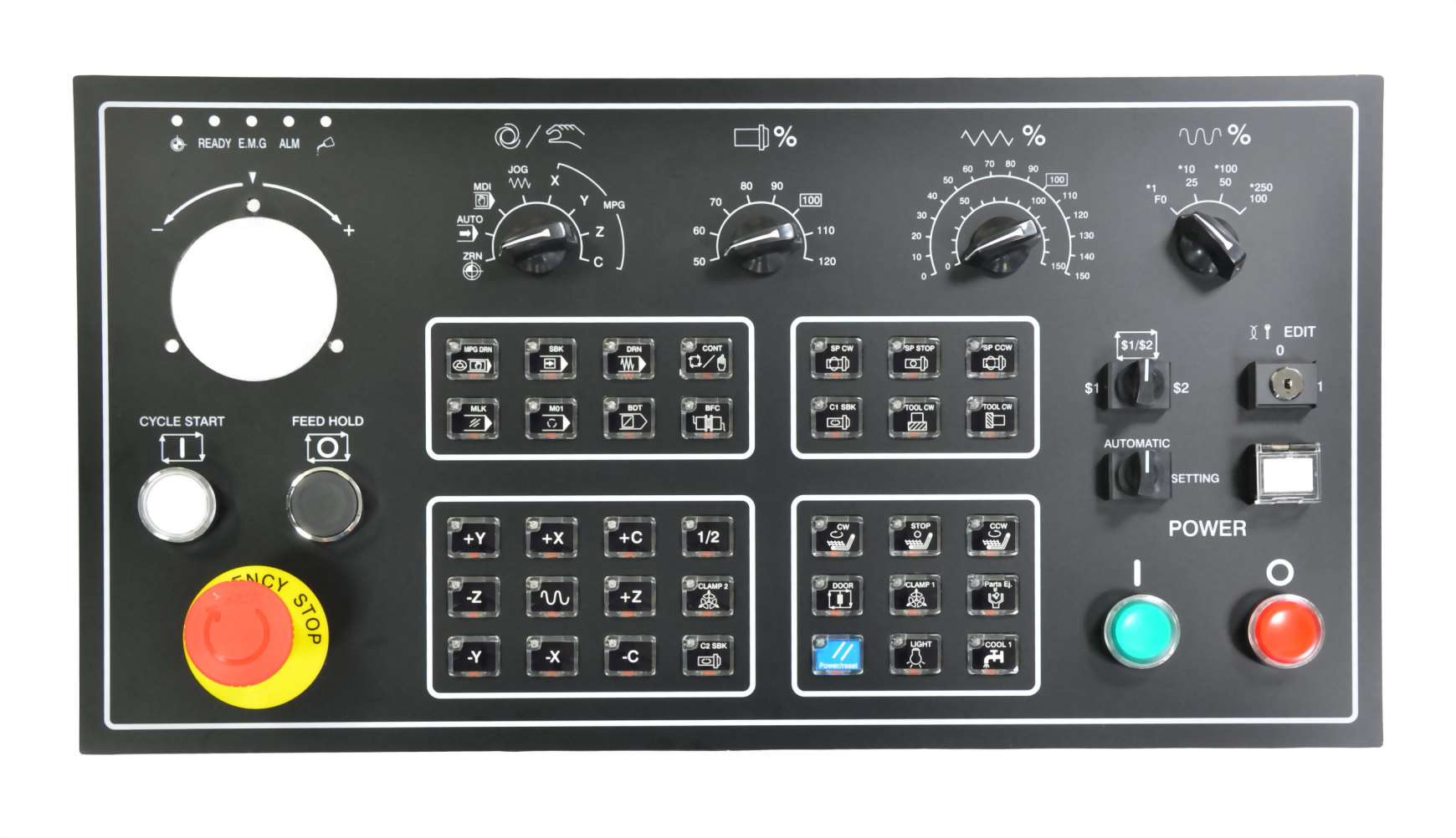

水晶压克力按键车床操作面板

三菱标准车床、发那科标准车床全彩操作面板
可用于三菱控制器车床操作面板,适用系统:M70、M700、M80、M800、E68、E70等;以及发那科控制器车床操作面板适用系统:0i-MD、0i-MATE、0i-MF等0i系列。

面膜底色多色可选择,或订制发丝纹钣金作为面板,功能按键的文字与符号能自由规划,依照客户图档(.jpg, .png, .dwg, .psd, .ai, .dxf等)输出印刷,放置公司LOGO及名称网址于面膜、电路板上。专利模组化压克力按键前拆设计,正面防水耐油防刮,清洁、更换都容易,按键颜色支援RGB全彩印刷,常规使用为黑色、红色、绿色,以现有客户为例,输出蓝色、白色来增加面板的功能性区分。空白预留键、按键封盖、按键保护盖多样配件,让操作面板使用上更弹性。

压克力水晶式按键的表面弧形设计,圆滑顺手触感佳、质感好,按键非常稳固,不会有晃动的情形,适合工厂环境所需耐振动、冲击、误动作等功能性,采用OMRON规格,作动力2.55N,工作温度-25°C至+70°C,机械寿命达十万次以上。

水晶透明按键细节


RGB全彩输出,键帽的印字清晰,自由设定各种按键组合。

背光面板与LED角灯,提升板面亮度,增加使用的方便性。


刀号七段显示器有组合式(0.39inch/0.56inch)、固定式(0.56inch 一组两字)、照光开关按钮多种形状可选配使用。

波段开关有13.85° H系列、15° J系列、30° N系列及任意段数VR系列,旋钮多种可选。

预留空白键,前拆功能不须工具也可轻松更换,保护盖可180度掀盖。


多样版型配置,钣金与面膜尺寸可以功能调整,支援如车床、双车床、铣床、磨床、龙门、多轴机等产业机型。






提供面板加密功能、PLC程式、电路板、现行使用面板替代、转接、扩充等客制服务。

产品特性
  • 专为三菱控制器、发那科控制器匹配
  • 适用车床机台
  • 专利模组化压克力按键设计,可任意排列,节省空间
  • 全边框背光模式,RGB颜色皆可调整
  • 按键颜色及图形样式皆可提供
  • 正面可更换设计
  • 主轴负载表整合设计
  • 点阵、矩阵式,电路整合最佳化
  • 考量人体工学设计,操作最佳化
  • 波段编码有点对点、二进制、反二进制、葛雷码、反葛雷码等多角度设计
  • 工业环境使用,防水防油IP67 (须配合客户操作箱环境)
  • 外置式手持单元整合配线
  • CE
  • ROHS(无铅、友善环境)
  • 全产品功能正常使用下保固一年
  • 尺寸可依功能订制
其他种类按键

宇联生产之CNC机械操作面板种类多元,除本款外尚有其他种类的水晶压克力按键,另外有薄膜式按键、雷射雕刻ABS防水按键等多种款式。另外加密式配线的锁码控制、编码式的点对点控制、矩阵扫描及点阵等IO配线皆可制作,搭配专利模组按键更换、维修皆能快速完成。


其他款式水晶压克力按键

凹面压克力键盘与嵌入式电脑

雷雕键帽,印字清晰且造型一致好看

薄膜式可广泛应用在各种形状尺寸


全产品功能正常使用下保固一年。
