标准四轴控制型手持盒单元

IP67及CE认证标准款式:ATOMS P5手轮系列
外观
ATOMS P5系列外置式手持单元有防尘防水设计,提供多轴数选择、多种输出介面,大小适合手持,造型时尚有质感,上方有一体成形的提把,背盖嵌有超强力磁铁添增方便性,可以广泛使用于CNC数控车床、铣床、多轴机等。标配版为四轴(OFF-X-Y-Z-4)、X1、X10、X100三档倍率。

客制化
标配版为四轴(OFF-X-Y-Z-4)、X1、X10、X100三档倍率,接受客制化订制。选择开关支援多种编码方式:点对点、二进制、格雷码。轴向可设定3轴、4轴、5轴、6轴、7轴,倍率能设定X1、X10、X100、X1000等四档切换,本系列无功能按键。

产品性能
防水防尘达IP67等级,机身材质可耐冲击50G,没有掉落损坏的疑虑,刻度盘也通过敲击测试,适合高温、灰尘多、静电干扰严重的工厂现场作业使用。用于搭配三菱、发那科、西门子、PLC各式控制器,我们提供17芯、19芯、27芯的线材以及各式插接头规格,让使用者能随插随用,安装简易,应用场合广泛。

台湾制造的优质编码器精度高、刻度准确,能承受DC5V至DC12V的输入电压,并有如抗电磁干扰、防逆向电压等电路保护机制,以及加装实体EMG急停能快速安全断开动作。 MPG金属刻度盘质感佳,中心点附有指示灯,刻度清晰不磨耗、不掉色,快速输出响应且不漏讯号,开关使用快插可单独更换,维修方便,节省成本。

选配:紧急停止开关(装于上方铭版处)、始能开关(可设置单侧、双侧)。我们也接受独特设计制造ODM、代工制造OEM,下方铭版与刻度盘可以打印公司LOGO及支援全彩印刷图样。

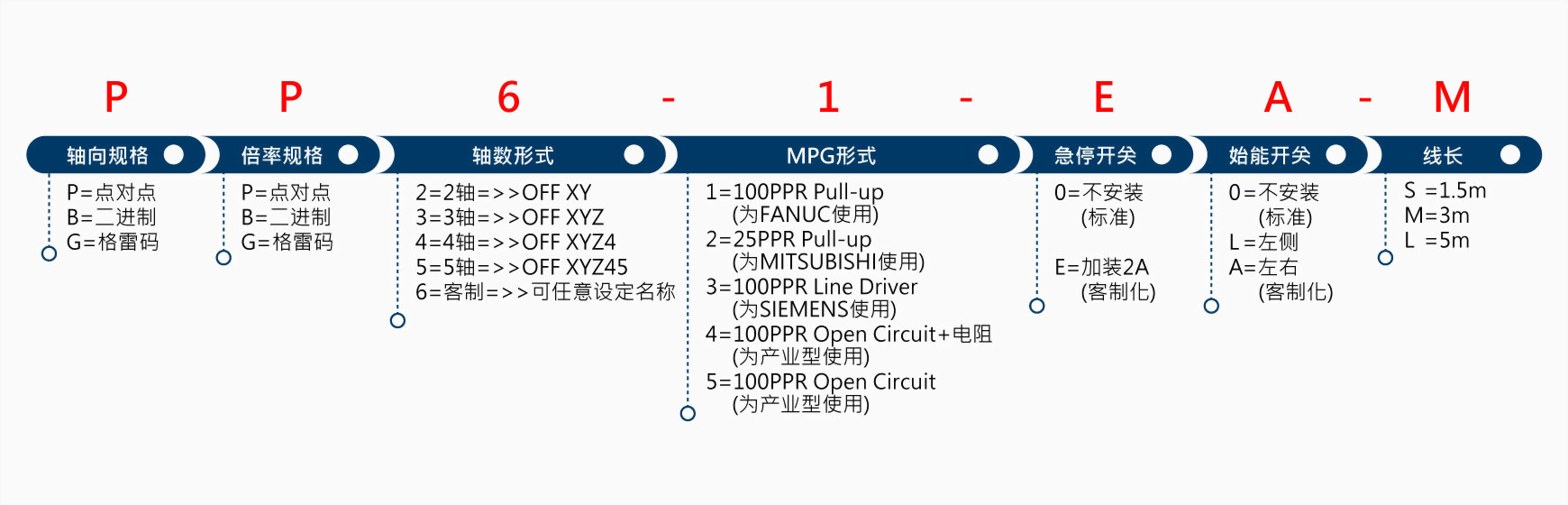

ATOMS P5系列面板配置参考
ATOMS P5系列面板配置參考
ATOMS P5系列外置式手持单元标准款为四轴(OFF-X-Y-Z-4)、X1、X10、X100三档倍率,可即时提供大量现货。拥有IP67及CE国际认可,其优异的机械及电气性能,适切许多场合所需之耐冲击性、耐用性,进而发挥产品高稳定度及安全等效能。

客制化部分最少订购量10支,欢迎来电咨询。
产品特性
  • 标准配置手持盒单元。
  • 搭配耐冲击材质外壳,防止不当抛摔易破损之问题。
  • DC5V至24V全电压输入、防逆向电压保护及抗电磁干扰设计。
  • 附吊挂、托架及永久磁铁,吸附力强,拿取方便,具有运用灵活的便利性。
  • 标配3米PU弹簧线及电源指示灯。
  • 编码类型:二进制/反二进制/格雷码/反格雷码/点对点
  • 手轮材质:金属
  • 选购品:急停开关/始能开关(启动开关)
