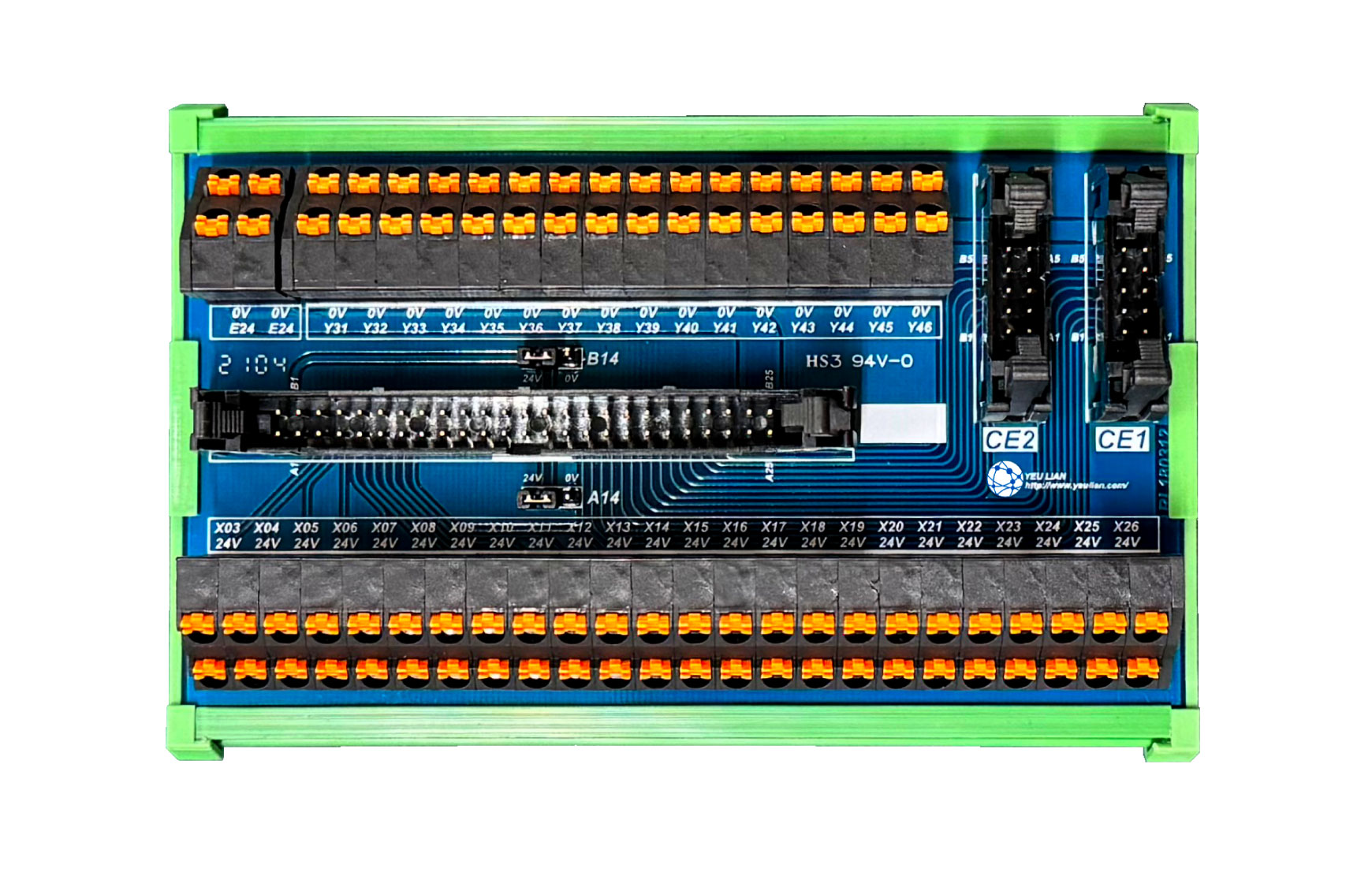

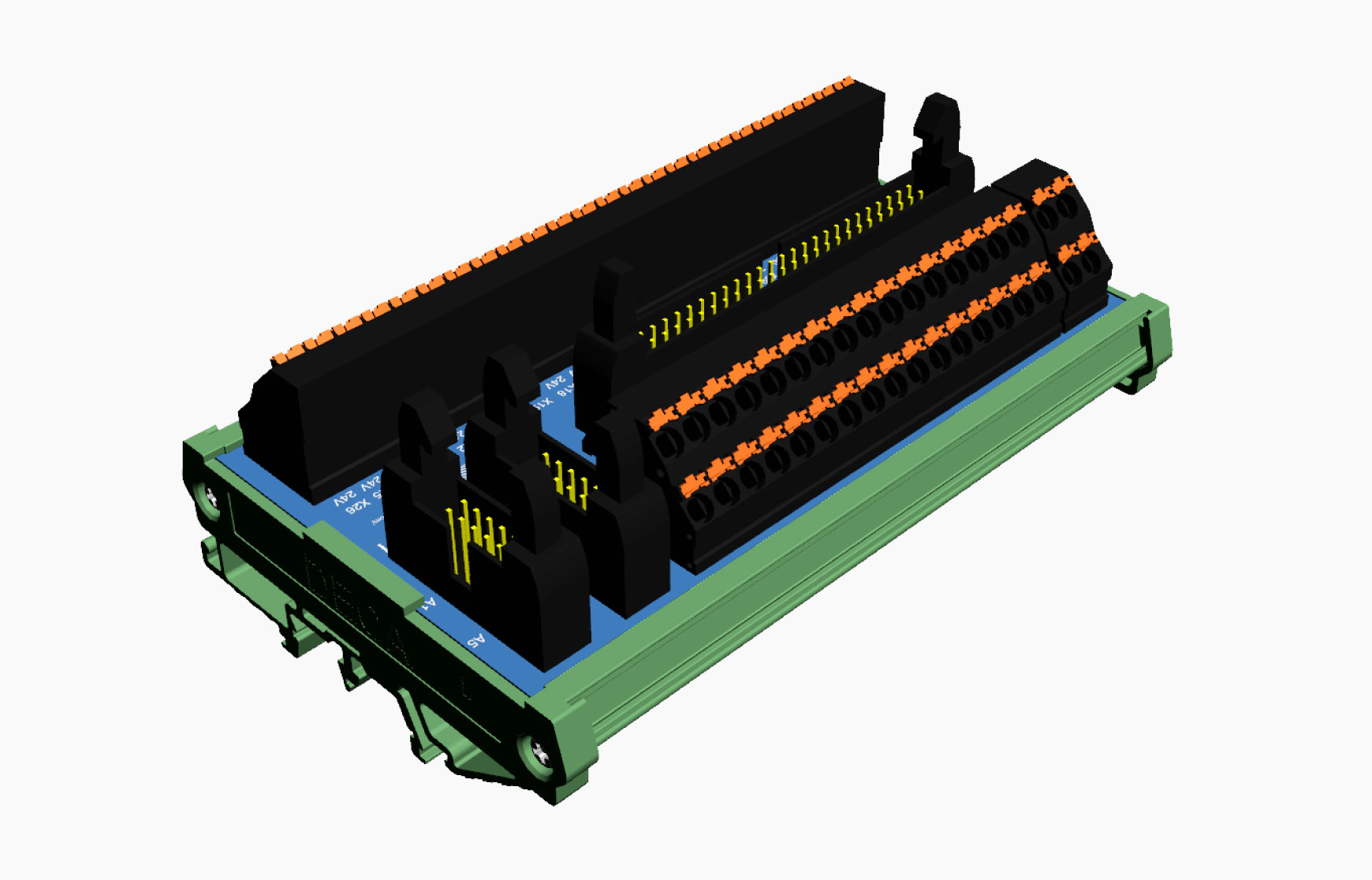

车床铣床用IO模组板

IO - FAN - M50
省空间、省时间、减少接线错误:省配线模组

宇联提供种类齐全的转接模组板,I/O通讯、资料传输、信号控制与各式工业应用。有别于传统一个接点需一条实体线路,接线繁琐、查修困难又耗时耗力,我们的省配线模组整合设计,有效解决传统配线的缺点,且无需使用特殊工具即可简单配置。

有针对FANUC、SIEMENS、MITSUBISHI控制器专用中继板;亦有固定极数搭配欧规、日规端子台与牛角连接座或公/母端的转接板,弹性扩充的多样选择,增加了零部件的寿命外,节省的人力与时间就是在为公司降低成本。

尺寸图

技术参数

连接数目 连接方式 额定电压 额定电流 线径范围 适用接线端子 连接器 输入支援 耐压 绝缘电阻
50 极 PID 24 VDC 1A 10-28AWG 推入式/螺丝式/可插拔式 IDC/MIL NPN/PNP AC 500V/1 min. 100MΩ
产品特性
  • 模组化电路板便于根据市场需求进行定制和适应。
  • 通过更换组件升级至先进技术,延长了产品寿命。
  • 模组化电路板通过易于更换和维护提高生产效率并降低成本。
  • 模组化电路板通过延长产品寿命和减少废物对环境友好。
  • 模组化电路板通过容易整合和个别模组更换提供设计效率和高可靠性。
  • 多个模组可以安装在单一电路板上,节省空间并简化接线。
  • 模组化电路板使扩展产品功能和提高生产线上的生产力变得容易。
  • 可用的连接器有D-SUB、RL45、RS232、USB、欧洲端子和乙太网,并提供OEM/ODM电路设计定制。
我们提供设计咨询与快速打样服务

宇联累积数30余年电路板、操作面板研发设计及制作实例,我们训练有素且组装经验丰富,严格执行标准化作业程序,保证成品的一致性,再加上专业和友好的服务,为客户提供高质量,快速的设计。每年出产用于如车床、铣床等工业相关产品达数万种以上。

电路板(含继电器)功能正常使用下保固两年。
