外观

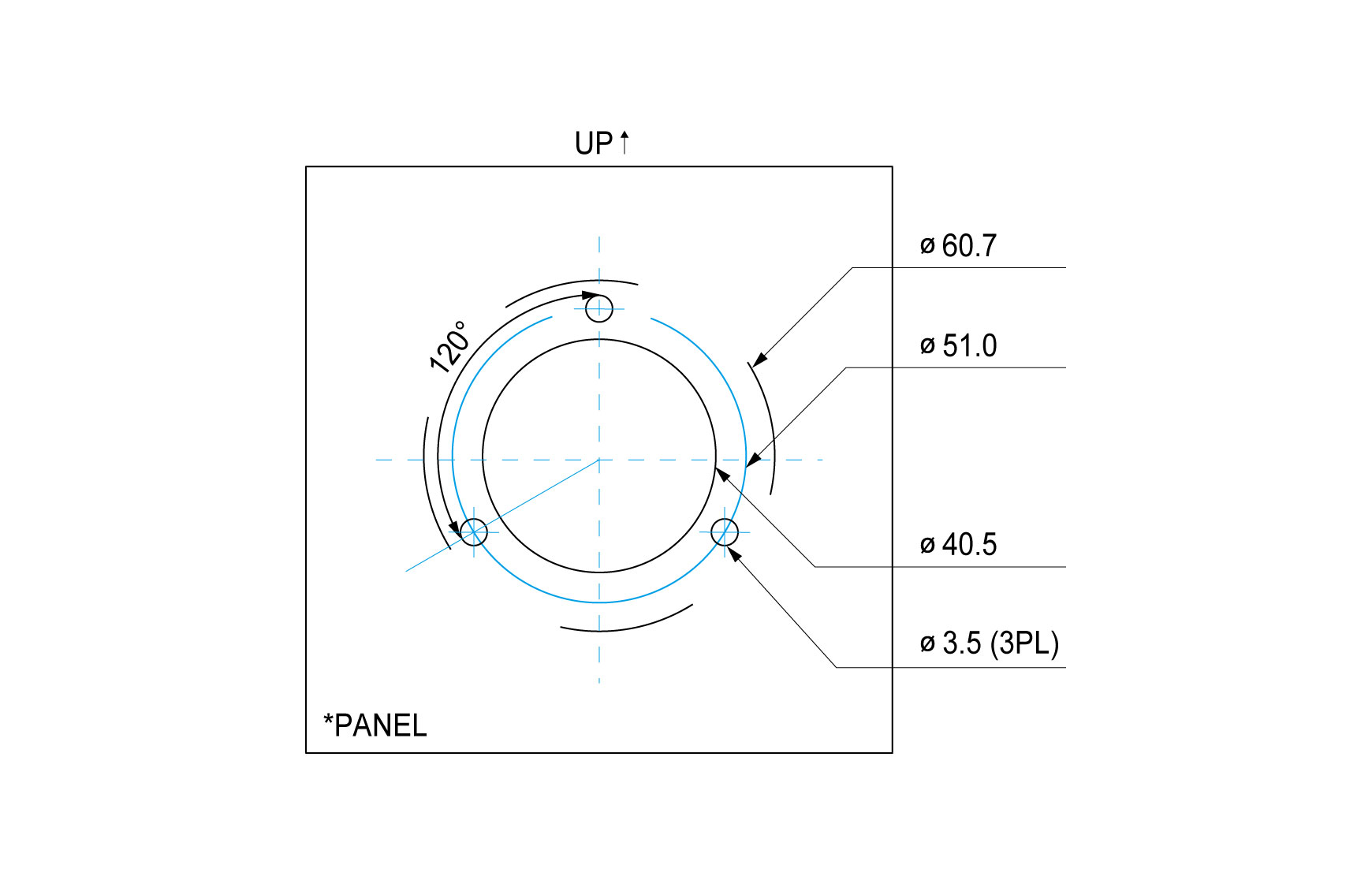

5系列小型电子手轮，刻度盘外径尺寸58mm，整体厚度(含把手)尺寸仅34.5mm。面板开孔尺寸40.5mm，采用三点M3螺母固定方式，因此产品在安装及维护上都极为容易，可节约成本。适用于外置式手持单元、CNC车床、铣床、其他产业型较小型的机台使用。
客制化
MPG手轮核心PPR可选择100脉冲/100转、25脉冲/100转；多种MPG信号回路型式如差动式、电阻式(330Ω、2.2kΩ)、开回路式(又称开路集电极、集电极开路)；输入电压DC5V、DC12V、DC24V供选择；输出电压5V、开路集电极(电流输出型)，可承受最高大于Vcc-0.5V(差动式3.5V以上)，及最低小于0.1V；应用多种控制器系统，如日系三菱(MITSUBISHI)、发那科(FANUC)，欧系西门子(SIEMENS)、发格(FAGOR)，国产宝元(LNC)，新代(SYNTEC)等；用途类型则区分为用于MPG手持单元、操作面板、或直接于机台上使用。

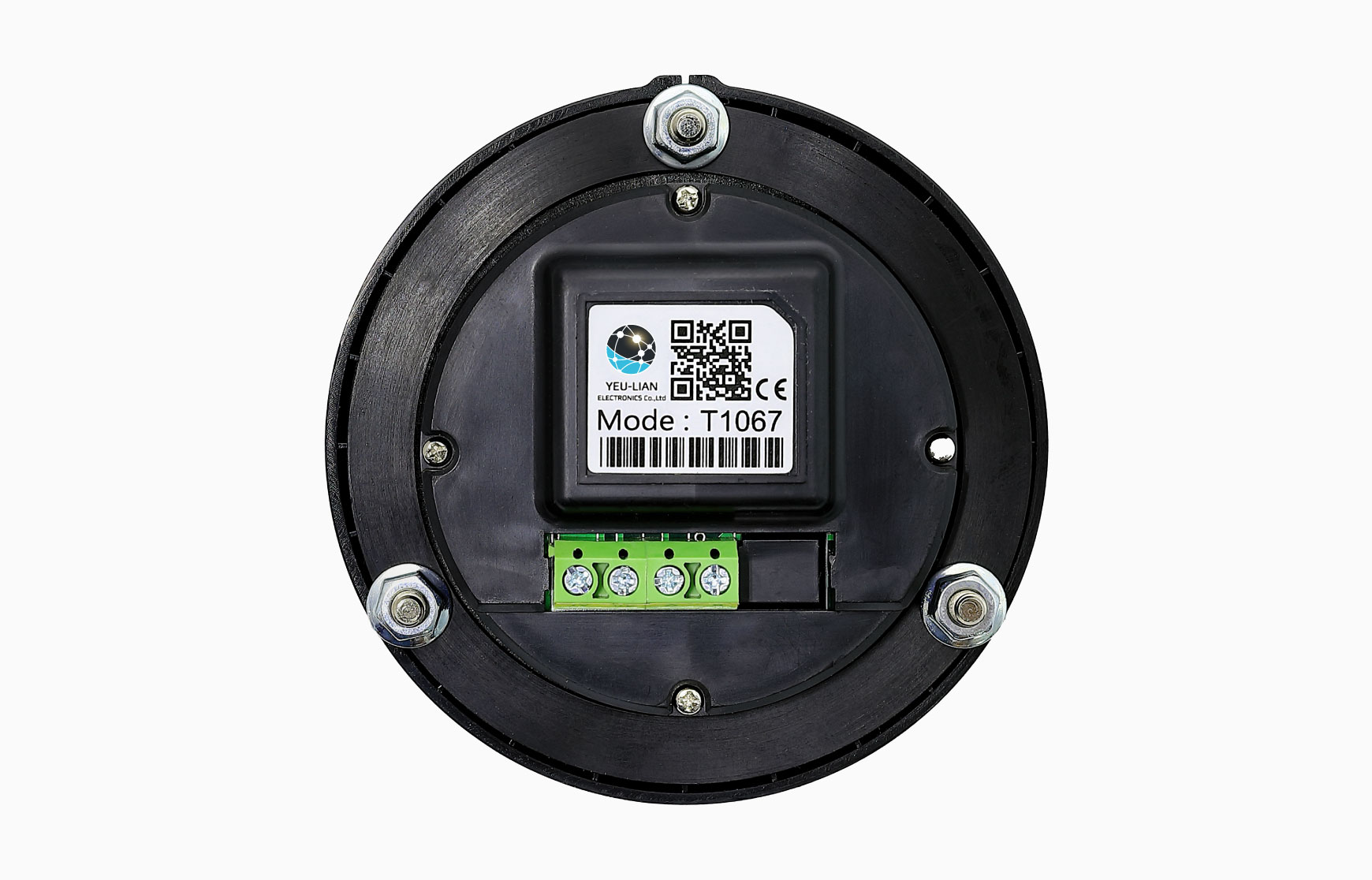

58mm MPG電子式手輪
精度高、质量轻、耐冲击、寿命长：MPG手动脉波产生器
产品性能
MPG 5系列手动脉冲发生器为强化机体，采用耐冲击材料作为外壳，金属的独特光泽，提升了整个手轮的质感，刻度数字加深刻印，除突显对比外，更能方便操作使用。本系列电子手轮(又称手动脉波产生器)，可抗静电±10KV、DC5V至24V全电压输入、正逆向电流输入防护等电路保护机制。因此，线路误接不怕烧坏，在使用及维护上都极为容易，也可节约成本。
MPG脉冲盘精准的参数设定、输出响应快速，瞬间转速600RPM不漏讯号等特性，有效提升应用的价值，使用寿命可达300万转次以上，适合多种工业环境，广泛使用于外挂式电子手轮、机械操作面板、数控机台。
选配：MPG刻度盘可订制公司LOGO与特殊文字图案，采雷射雕刻或喷墨印刷模式，只要提供图档(.jpg, .png, .dwg, .psd, .ai, .dxf等)，均可印制输出。
MPG 技术参数
MPG 信号回路
MPG 5系列手动脉冲发生器为强化机体，采用耐冲击材料作为外壳，金属的独特光泽，提升了整个手轮的质感，刻度数字加深刻印，除突显对比外，更能方便操作使用。本系列电子手轮(又称手动脉波产生器)，可抗静电±10KV、DC5V至24V全电压输入、正逆向电流输入防护等电路保护机制。因此，线路误接不怕烧坏，在使用及维护上都极为容易，也可节约成本。
MPG脉冲盘精准的参数设定、输出响应快速，瞬间转速600RPM不漏讯号等特性，有效提升应用的价值，使用寿命可达300万转次以上，适合多种工业环境，广泛使用于外挂式电子手轮、机械操作面板、数控机台。
选配：MPG刻度盘可订制公司LOGO与特殊文字图案，采雷射雕刻或喷墨印刷模式，只要提供图档(.jpg, .png, .dwg, .psd, .ai, .dxf等)，均可印制输出。
MPG 技术参数
| 输入电压 | 电压输出 | 最大频率回应 | 最大输出电流 | 上升/下降时间 | 工作温度 | 储存温度 |
|
DC5V | DC24V |
高:≧Vcc-0.5V (差动式3.5V以上) 低:≦0.1V |
5KHz | 20mA MAX | 1µs以下 |
-10℃ | 60℃ |
-20℃ | 70℃ |
| 最大功率电流 | 启动转矩 | 轴荷重 | 最大高转速 | 回转寿命 | 重量 | 保护机制 |
| 80mA MAX |
1.6 | 6.0x10-2N,m |
轴向:9.8N 径向:16.6N |
瞬间:600RPM 连续:200RPM |
300万转次以上 (300RPM测试) |
50g以下 (不含转盘) |
耐静电±10KV IP65/CE |
MPG 信号回路
差动式
电阻式
开回路式(开路集电极)
标准规格
提供样品测试服务，MPQ，正常使用下保固一年。
| 项次 | 型号 | 使用对象 | 规格 |
| 1 | 1D5 | 西门子 SIEMENS | 100PPR / in 5-24V / out 5 V / 差动式输出 |
| 2 | 1R5 | 发那科 FANUC | 100PPR / in 5-24V / out 5 V / 电阻式输出(330Ω) |
| 3 | 2R5 | 三菱 MITSUBISHI | 25PPR / in 5-24V / out 5 V / 电阻式输出(2.2KΩ) |
| 4 | 141 | 产业型 | 100PPR / in 5-24V / out 5-24V / O.C.输出 |
| 5 | 1R1 | 产业型 | 100PPR / in 5-24V / out 5-24V / O.C.2.2KΩ输出 |
| 6 | 241 | 产业型 | 25PPR / in 5-24V / out 5-24V / O.C.输出 |
| 7 | 2D5 | 产业型 | 25PPR / in 5V / out 5 V / 差动式输出 |
| 8 | 161 | 产业型(特殊品) | 100PPR / in 5-24V / out 5-24V / 差动式输出 |
提供样品测试服务，MPQ，正常使用下保固一年。
产品特性
- 刻度盘外径：58mm
- 质量轻但耐冲击，使用便利。
- 金属质感外型优美兼具实用价值，刻度清晰不掉色。
- 正面IP65等级防尘、防水、防油，符合CE规范。
- 触感极佳，良好的操作感，快速输出响应且不漏讯号。
- 光学式编码器，非接触式检知，输出信号精度高且可靠。
- 电路保护机制如全电压输入，正逆向电源极性保护，抗静电干扰。
- 使用寿命300万转次以上。
- 简易固定式，DIY安装及更换轻松。
- 多种输出介面型式，可依各厂牌控制器(日系、欧系、国产)订制
- 刻度盘可以雷射雕刻、全彩喷墨印刷，应用层面广泛。
- 适用范围：外挂式电子手轮/机械操作面板/机台
