30° 波段开关 N系列

数位式编码波段选择开关 YLDP N系列
30度、0-11段数范围,数字式多段旋转开关。

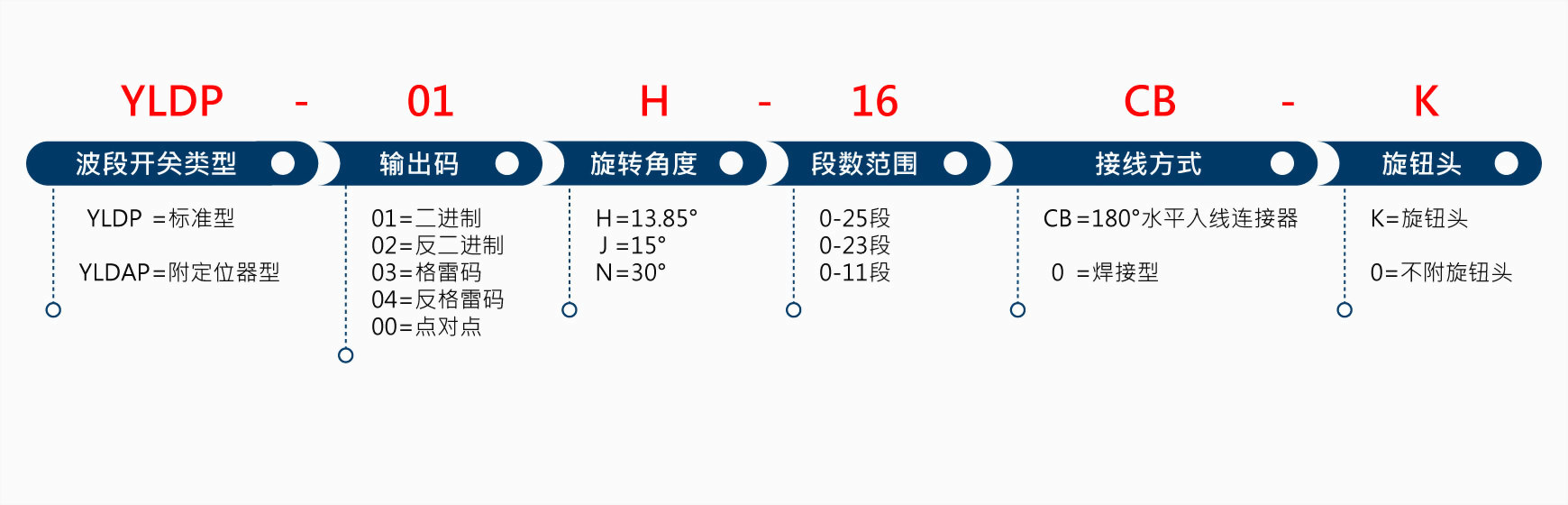

依类型区分:01N 波段开关、02N 波段开关、03N 波段开关、04N 波段开关、00N 波段开关。多种输出码型式可以设定:点对点、二进制、反二进制、格雷码、反格雷码等,可以由螺丝(圆销)自行设定段数,依附件内开关位置信号对照表,选定档位、代码,来改变开关位置的数量。 YLDP N系列旋转式波段开关,依照需求订制段数范围,在PLC应用上能够达到节省I/O点的优势,也减少了库存规格的囤积。

YLDP N系列数字编码开关金属外型坚固耐用,段数清晰不磨耗,采用耐静电 ±8KV与耐压DC250V / 50mΩ的高强度机构设计,正面密闭构造作处理,耐油、防水适合现场环境使用。镀金双接点、接触电阻稳定,防止错误讯号输出,可避免误动作,产品效能极佳,使用寿命超过50,000回。
应用范围:各种CNC操作面板之模式/轴向/倍率/速率/百分比等多段选择。
产品性能


因应产业、机台、用途别专门订制输出,接受客制需求ODM及OEM,包含多种旋钮头可选。



CNC操作面板上使用波段开关实例。



通过CE认证,耐久度达5万次以上,出货保固一年。



技术参数


项目 数值
负载电阻 AC 5V 0.5A/50V 0.05A;DC 5V 0.25A/25V 0.05A
接触电阻 ≦100mΩ(初值含导体电阻)
绝缘电阻 端子对端子500MΩ以上;DC250V/1分钟以上;端子对地线500MΩ以上;DC500V/1分钟以上
耐电压 端子对端子AC250V/1分钟以上;端子对地线AC1500V/1分钟以上
耐静电 ±8KV
耐久性 旋转50000转以上;接触电阻≦150mΩ,耐压AC250V/50mΩ以上/1分钟以上
工作温度 -20°C至70°C(-4°F至158°F)
储存温度 -40°C至70°C(-40°F至158°F)
产品特性
  • 步距角:30°波段角度
  • 段数范围:0-11
  • 镀金双接点,防止错误讯号,稳定、可靠性高。
  • 正面密闭构造及强化机构设计,耐油、防水、优越的质量与性能。
  • 段位可依需求调整设定,降低库存成本。
  • 采用焊接式、连接器等两种选择,利于布线。
  • 编码类型:二进制/反二进制/葛雷码/反葛雷码/点对点
  • 选购品:定位器、旋钮头
