客制多功能模组型手持盒单元

多功能、客制化、模组式设计:ATOMS P9手轮系列
外观
机身造型特殊凹凸设计,贴合手型,方便抓握,能集结诸多功能成一体,选择开关与按键开关自由组合,高度客制化能够适用各种数控机型,举凡车床、铣床、磨床、五轴机、综合加工机都能设置使用的电子手轮。上方可选择一体成形的握把,或使用背盖的强力磁铁加上专用挂架,都能有效利用工作空间放置,灵活应用在控制机械设备。

客制化
本系列是专供客制品使用,可自由组合设计,最多能安装六个选择开关,支援多种编码方式:点对点、二进制、格雷码。轴向可设定3轴、4轴、5轴、6轴、7轴,倍率可设定X1、X10、X100、X1000。也可放置九个功能按键,及添加其他特殊开关按钮,客制特殊模组从最简易单一功能到复杂多功能都能够满足您的需求。

产品性能
机身材质有做防水防尘处理,强韧耐冲击,耐热性佳,稳定性高可以应用在高温、多尘、静电干扰的工厂环境及现场作业使用。电子手轮的相容性高,多种输出介面型式,可搭配MITSUBISHI、FANUC、SIEMENS、PLC各厂牌控制器使用,我们提供相关配套的线材及接头焊接服务,可以轻松的安装于现有设备电气箱或机床上。

台湾制造的优质编码器拥有电路保护机制,能承受DC5V至DC12V的输入电压、抗电磁干扰、防逆向电压保护。符合欧美市场安全规范,可加装实体EMG急停开关确保安全断开动作。 72mm大型MPG金属刻度盘华美气派、质感佳,中心点附有指示灯,刻度清晰不磨耗、不掉色,快速输出响应且不漏讯号,维修方便,零件均可单独更换,节省时间与成本。

选配:多款式紧急停止开关(旋转或拉拔类型)、始能开关(可设置单侧、双侧)、方形功能按键可选择带灯或不带灯、圆形平头按钮及附加功能开放给使用者定义使用。宇联提供全新品设计制造ODM,或是替代现有产品的代工制造OEM,铭版与刻度盘可以打印上LOGO文字及全彩印刷图片。

ATOMS P9系列面板配置参考
ATOMS P9系列面板配置參考
ATOMS P9系列外置式手持单元以少量多样设计为主,本体的旋转开关、按钮开关、紧急停止、始能开关等零部件均自由组合订制,高度客制化,提供客户更多元的选择及更精确的操作应用,以满足各种数控专用机及工具机使用。

客制化部分最少订购量10支,欢迎来电咨询。
产品特性
  • 满足多功能客制化需求,采用模组式设计
  • 搭配耐冲击材质外壳,防止不当抛摔易破损之问题。
  • DC5V至24V全电压输入、防逆向电压保护及抗电磁干扰设计。
  • 附永久磁铁,吸附力强,拿取方便,具有运用灵活的便利性。
  • 附吊挂、托架:金属材质、塑胶材质可选择
  • 标配3米PU弹簧线及电源指示灯。
  • 编码类型:二进制/反二进制/格雷码/反格雷码/点对点
  • 手轮材质:金属
  • 选购品:急停开关/始能开关(启动开关)/LED照明装置

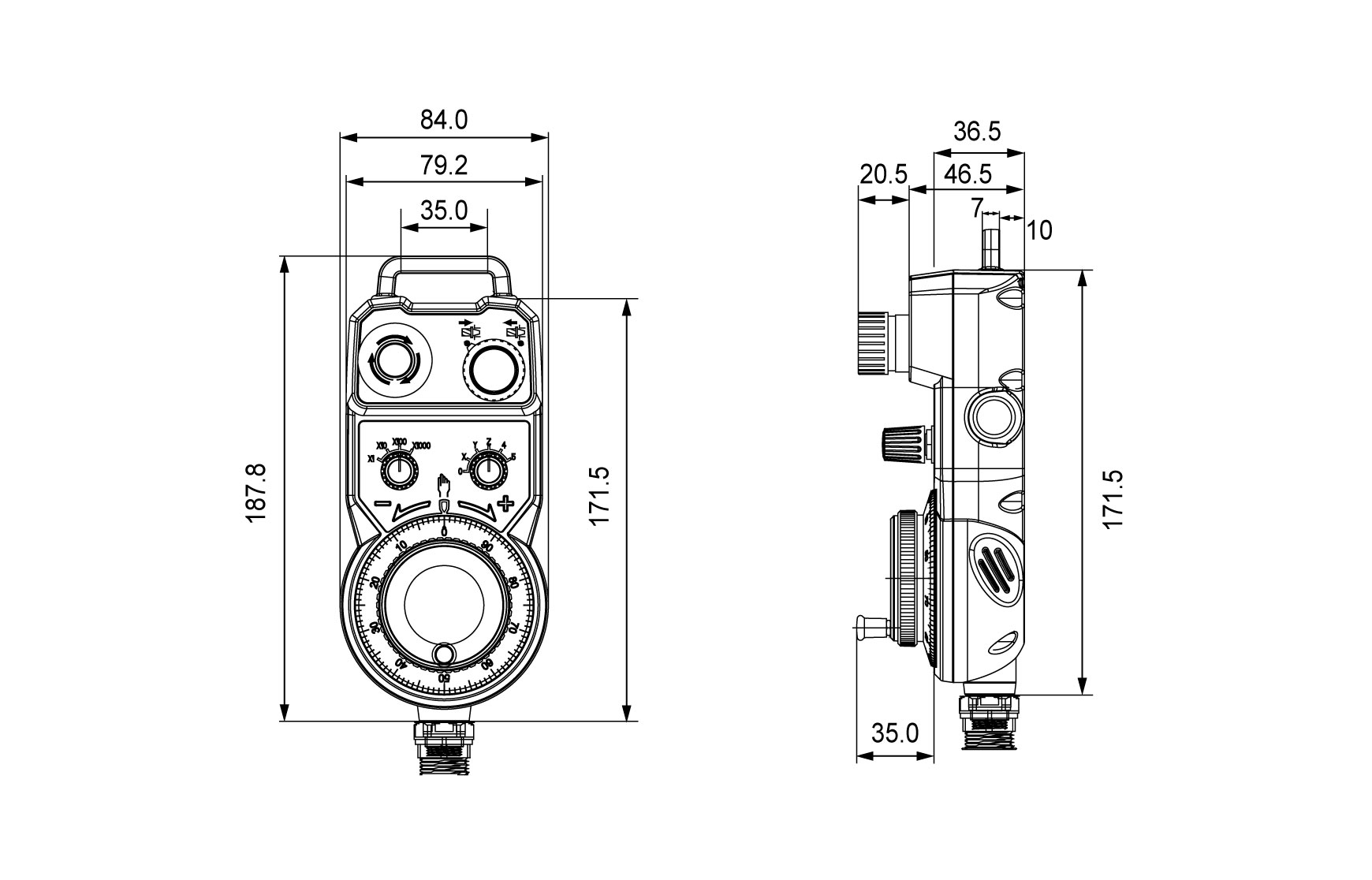

尺寸图

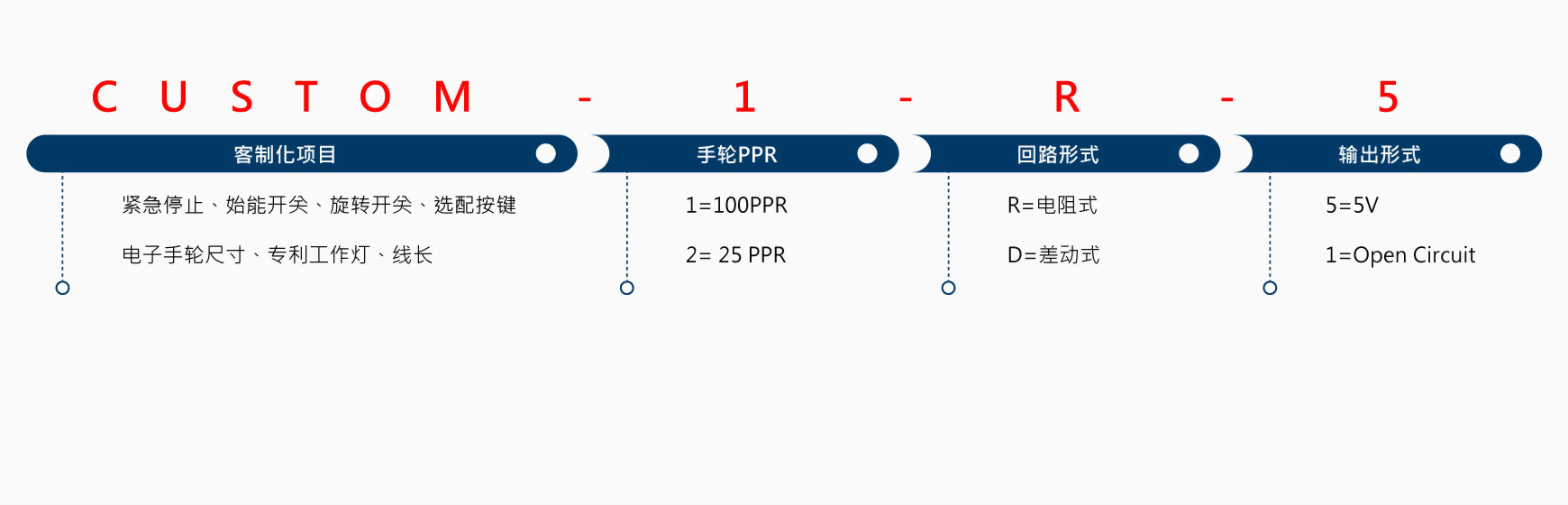

订购编号
例:ATOMS-P9-CUSTOM-1R5
ATOMS-P9-CUSTOM-1R5
