单轴控制型手持盒单元

单轴控制器使用,倍率可选:ATOMS P3手轮系列
外观
ATOMS P3是宇联所有MPG系列中体积最小的机种,结构紧凑的轻量化设计,除了容易掌控外,也适用于较小型的机台,方便使用者在各种位置控制机械设备,做轴向、工件的微调等动作。 P3系列安装简易,相容性高,背盖嵌有强力磁铁可直接磁力吸附机台,或搭配专用挂架使用。

客制化
体积虽小但也能够为诸多机型进行客制,选择开关支援多种编码方式:点对点、二进制、格雷码。轴向可设定3轴(OFF-XYZ)、4轴(OFF-XYZ-4)、5轴(OFF-XYZ-4-5);具备X1、X10、X100三档倍率,可轻松实现多轴倍率切换;本系列无功能按键。

产品性能
外壳密封可防水防尘,机身材质坚固耐用,防止掉落损坏、也避免板金刮伤脱漆的问题,适合工厂的现场作业使用。搭配三菱、发那科、西门子、微电脑各式控制器,我们提供17芯、19芯、27芯的线材以及插接头规格,应用场合广泛,即使是高温、灰尘多、静电干扰严重的工业环境也能维持高可靠性。

台湾制造的优质编码器能承受DC5V至DC12V的输入电压,并拥有电路保护机制如抗电磁干扰、防逆向电压保护,以及加装实体EMG急停达到安全断开动作。 MPG金属刻度盘质感佳,中心点附有指示灯,刻度清晰易读,快速输出响应且不漏讯号,零件均可单独更换,维修方便。

选配:紧急停止开关(固定装于上方)、始能开关(可设置单侧、双侧)。我们也接受独特设计制造ODM、代工制造OEM,铭版与刻度盘可以打印上LOGO文字及全彩印刷图标。

ATOMS P3系列面板配置参考
ATOMS P3系列面板配置參考
ATOMS P3系列外置式手持单元体积小、不占用工作空间,轴向开关、倍率开关可自定义设置,刻度盘能打印公司LOGO或图案,另备有一个紧急停止开关、双始能开关的保留位置。优异的机械及电气性能,适切许多场合所需之耐冲击性、耐用性,进而发挥产品高稳定度及安全等效能。

客制化部分最少订购量10支,欢迎来电咨询。
产品特性
  • 单轴控制器专用,倍率可订制。
  • 搭配耐冲击材质外壳,防止不当抛摔易破损之问题。
  • DC5V至24V全电压输入、防逆向电压保护及抗电磁干扰设计。
  • 附吊挂、托架及永久磁铁,吸附力强,拿取方便,具有运用灵活的便利性。
  • 标配3米PU弹簧线及电源指示灯。
  • 编码类型:二进制/反二进制/格雷码/反格雷码/点对点
  • 手轮材质:金属
  • 选购品:急停开关/始能开关(启动开关)

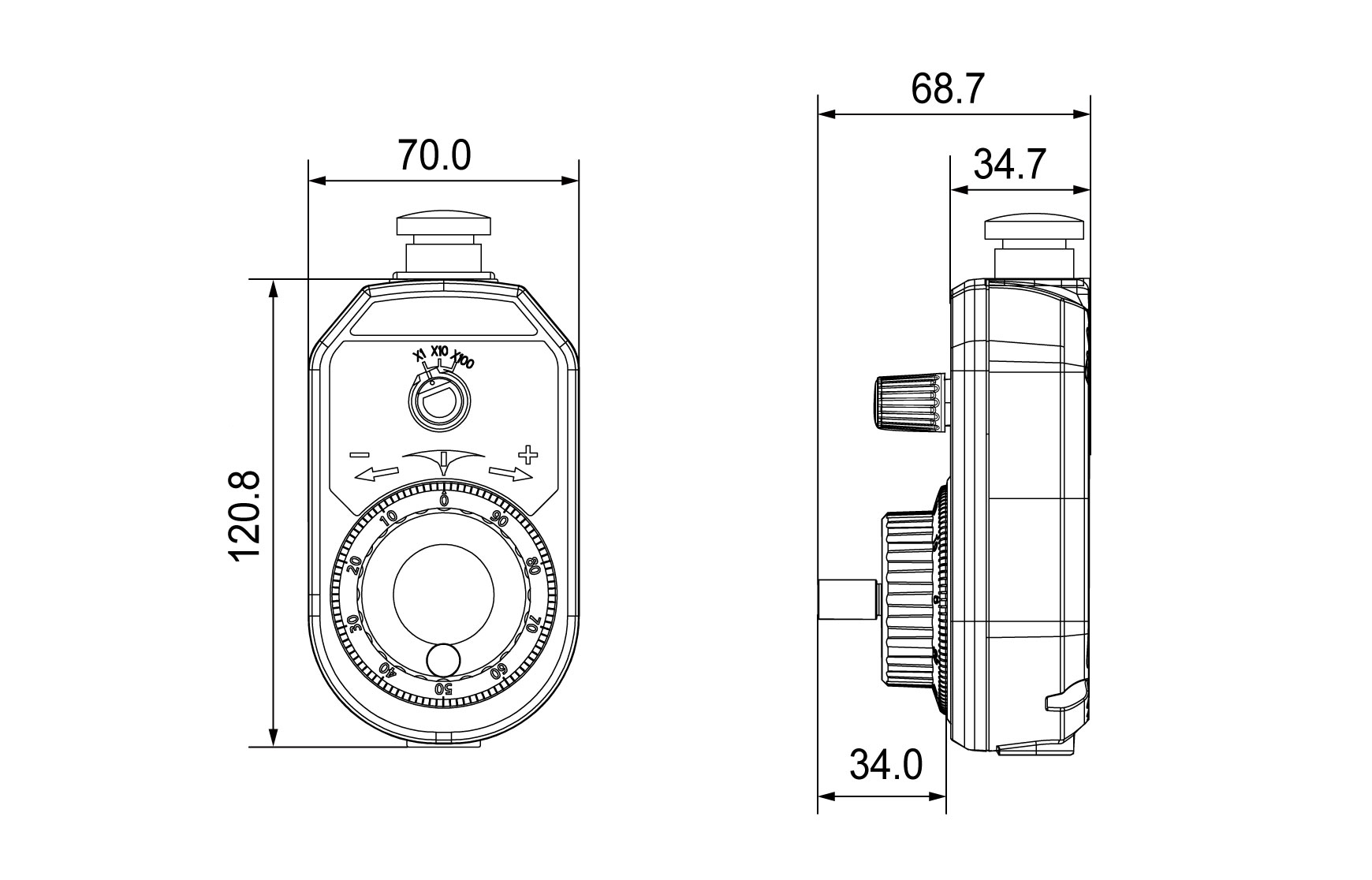

尺寸图

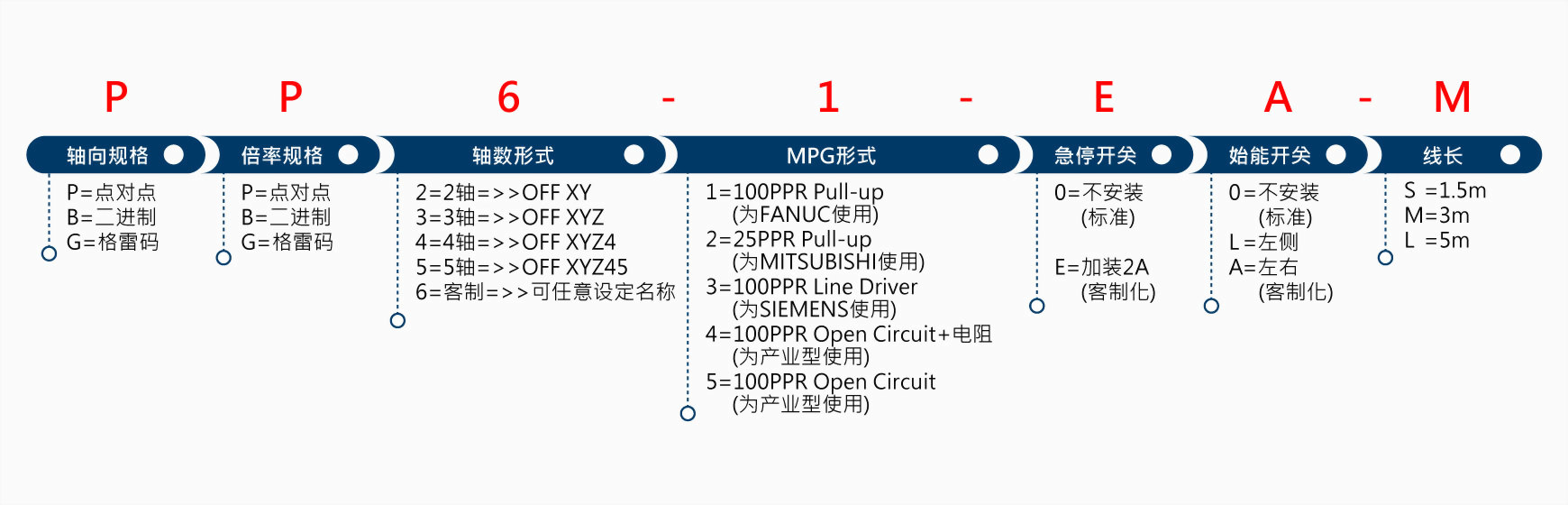

订购编号
例:ATOMS-P3-PP6-1-EA-M
ATOMS-P3-PP6-1-EA-M
